05 września 2007

Szwedzkie przedsiębiorstwo SAAB rozpoczęło prace nad zdalnie kierowanym wieżowym systemem uzbrojenia Trackfire w 2004. Obecnie dwa urządzenia tego typu są przygotowane do prezentacji na arenie międzynarodowej, która nastąpi podczas targów DSEi w Londynie w przyszłym tygodniu i przejścia prób funkcjonalnych.

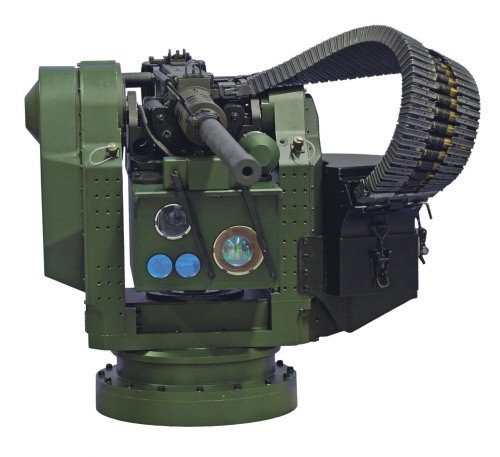

System Trackfire w pełnej okazałości. Pod 12,7-mm km widoczne są czujniki optoelektroniczne

Trackfire składa się z platformy, na której zamocowane są czujniki i uzbrojenie, konsola operatora i urządzeń elektronicznych. Całkowita masa systemu wynosi ok. 200 kg. Wysokość Trackfire to 660 mm.

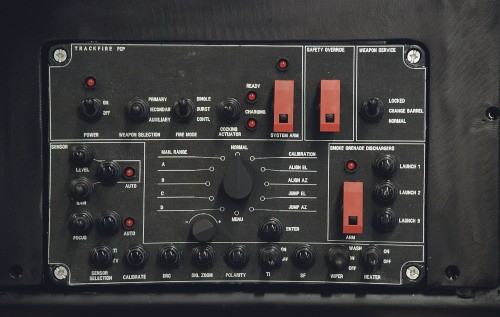

Panel sterowania systemu

Stabilizowane łoże umożliwia zabudowanie 5,56-mm lub 7,62-mm km, 12,7-mm ckm lub 40-mm automatycznego granatnika, zasilanych nabojami z zasobnika, umieszczonego wewnątrz lub na zewnątrz nosiciela oraz wyrzutników granatów dymnych. System może być umieszczony bezpośrednio na kadłubie lub na maszcie wysuwanym z wnętrza każdego wozu bojowego albo jednostki pływającej. Uzbrojenie ma możliwość przemieszczania od -20 do +55o w elewacji i 360o w azymucie. Maksymalna prędkość kątowa podczas poszukiwania celu to 575°/s, a maksymalna prędkość obrotowa przy namierzaniu celu wynosi 150°/s. Zestaw czujników zamontowanych w Trackfire to kolorowa kamera telewizyjna o polu obserwacji od 1,5° do 25°, kamera termowizyjna pracująca w paśmie 7,5 do 13 µm oraz dalmierz laserowy bezpieczny dla oka ludzkiego emitujący światło o długości fali 1550 nm, zdolny do podświetlania celów o wymiarach 2,3 x 2,3 m z dystansu 7500 w idealnych warunkach pogodowych.

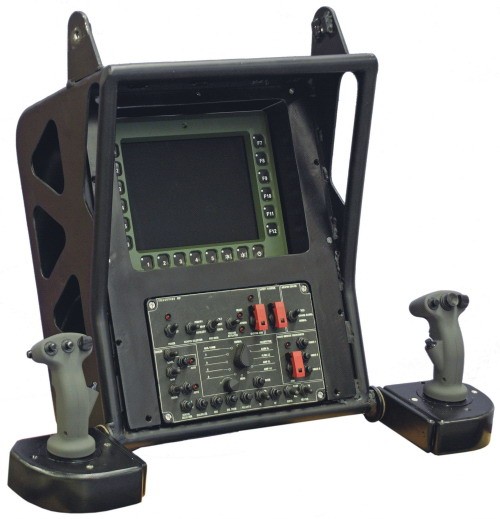

Konsola operatora, zabudowywana we wnętrzu pojazdu lub jednostki pływającej / Zdjęcia: SAAB

e-RAPORT MSPO 1/2007
