Znakomita większość pojazdów wojskowych (zarówno załogowych jak i bezzałogowych) posiada różnego rodzaju obrotowe wieże, anteny bądź głowice wytwarzające lub odbierające rozmaite sygnały. Aby przekazać te sygnały z wieży do kadłuba, stosuje się złącza obrotowe. Zazwyczaj są to złącza elektryczne, ale powiększające się wymagania w zakresie ilości przesyłanych informacji powodują, że coraz częściej użytkownicy wykorzystują także obrotowe złącza światłowodowe. Są one oferowane także przez podwrocławską Radiotechnikę Marketing.

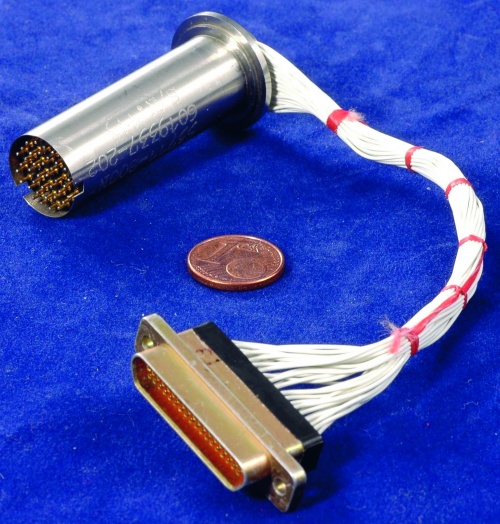

Miniaturowe elektryczne złącze obrotowe stosowane w międzykontynentalnych pociskach rakietowych

Sygnały mikrofalowe transmituje się zazwyczaj przez pojemnościowe złącza obrotowe. Do chłodzenia wykorzystuje się złącza hydrauliczne i pneumatyczne. Od kilku lat Radiotechnika Marketing współpracuje z angielską spółką Pandect, mającą już ponad 40-letnią tradycję w projektowaniu i produkcji złącz obrotowych. Pandect produkuje szeroką gamę produktów tej klasy, zarówno elektrycznych jak i hybrydowych (np. elektryczno-światłowodowych) znajdujących zastosowanie w sprzęcie wojskowym i cywilnym.

Niektóre z nich, jak np. złącze użyte w samolocie Typhoon jest unikalnym, autorskim rozwiązaniem inżynierów z Pandecta. Złącza obrotowe mogą być różnej wielkości. W naprowadzanych pociskach rakietowych Starstreak są rozmiarów orzecha laskowego, ale w dużych systemach radarowych mogą przybierać wymiary dorosłego człowieka (263 kanałowe złącze hybrydowe stosowane w systemie radarowym Chu-SAM). Wyrafinowane technologie stosowane przez Pandect pozwalają im budować złącza pracujące przy dużych prędkościach obrotowych, ich szczytowe osiągnięcia potrafią obracać się z prędkością do 16 tys. obr./min.

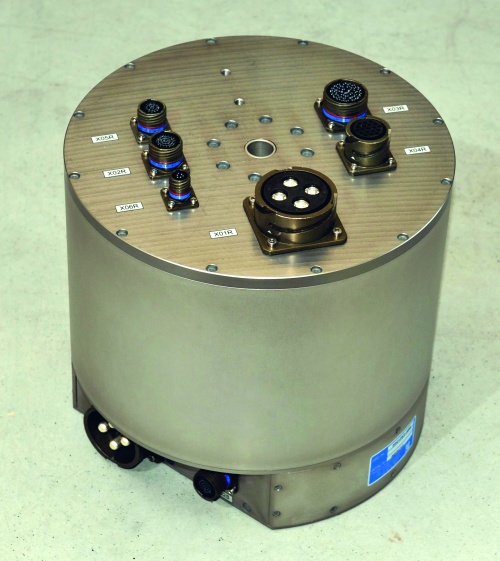

Elektryczne złącze obrotowe o 99 pierścieniach opracowane do moździerza samobieżnego Rak

Oferowane za pośrednictwem Radiotechniki Marketing złącza obrotowe mogą przenosić bardzo duże prądy zasilające (w moździerzu Rak zastosowano złącze transmitujące prąd 400A). Na drugim biegunie, w stosunku do dużych prądów zasilających, są sygnały wysokoczęstotliwościowe – specjalna konstrukcja pierścieni ślizgowych stosowana przez Pandecta umożliwia przenoszenie sygnałów do ponad 250MHz. W jednym z najnowszych projektów złącze obrotowe zaprojektowane do głowicy obserwacyjnej przenosi 2 sygnały 1Gb Ethernet.

Światłowodowe złącza obrotowe mogą przekazywać maksymalnie do 19 kanałów optycznych jednomodowych, wielomodowych lub mieszanych (SM oraz MM). Radiotechnika oferuje je jako niezależne komponenty, ale mogą też zostać zintegrowane z elektrycznym złączem obrotowym i być wykorzystywane do transmisji szczególnie szybkich oraz wrażliwych na zakłócenia sygnałów.

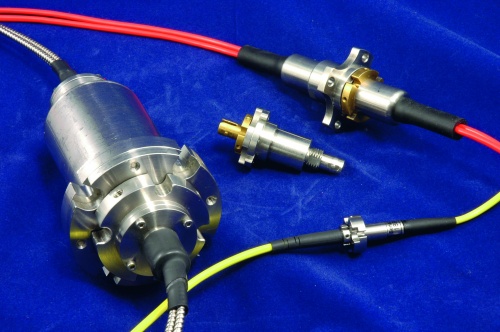

Przykłady różnych światłowodowych złącz obrotowych / Zdjęcia: Radiotechnika Marketing

Wojskowe złącza obrotowe nie są produktami katalogowymi. Pandect jest w stanie zaprojektować złącze o parametrach sygnałowych, gabarytach i odporności środowiskowej (temperatura, udary, szczelność) określonej przez użytkownika. Pozwala to optymalnie wykorzystać przestrzeń dostępną w urządzeniach. Również użytkownik decyduje o tym, jaki ma być sposób połączenia złącza obrotowego z resztą systemu.
