03 września 2014

Na MSPO po raz pierwszy jest prezentowana nowa antena HR Smith, 13-150-3. Jej najbardziej widoczną cechą jest mała długość.

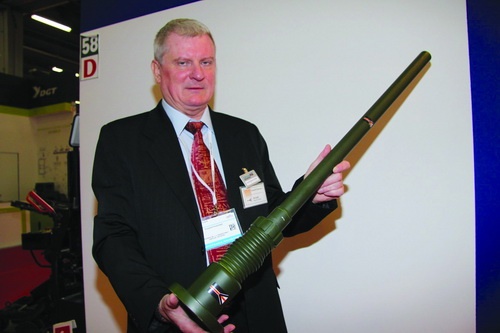

Głównym przeznaczeniem anteny 13-150-3 jest zapewnienie łączności pojazdów dowodzenia i kierowania ze śmigłowcami wojsk lądowych. Pierwsze urządzenia tego typu zamówiły już siły zbrojne Szwecji / Zdjęcie: Bartosz Głowacki

Urządzenie ma parametry pracy zbliżone do anten pasywnych o ponad trzykrotnie większej długości. Antena 13-150-3 jest strojona elektronicznie, za pomocą szybkich diod PIN. Pozwoliło to na zmniejszenie jej długości do 1 m. Została wyposażona w indywidualnie programowaną pamięć EPROM, w której jest przechowywany zestaw danych kalibracyjnych, zdefiniowanych wstępnie dla radiostacji, do której jest podłączona. Po uruchomieniu radiostacji następuje wysłanie słowa sterującego do bloku sterującego, który przestraja ją na żądaną częstotliwość, w celu przystosowania impedancyjnego do wyjścia nadajnika. Cały proces trwa ok. 50 µs.

W pamięci anteny są przechowywane wszystkie dane skalibrowanych częstotliwości, co pozwala na jej zamontowanie na różnych pojazdach lub jednostkach pływających, bez konieczności wysyłania do warsztatu w celu ponownej kalibracji. Antena może pracować na częstotliwościach 30-90MHz (VTAC) lub 225-450MHz (UHF).

Urządzenie zostało kwalifikowane zgodnie z MIL-STD 810E i jest przystosowane do współpracy z radiostacjami Rockwell Collins Flexnet, Rhode & Schwarz M3AR, Raytheon ARC231 / 232, Thales TRA5400N, Elmer SRT651, Wulfsburg RT5000 i Marconi AD3400.
